     由于污水處理廠的廢水中夾雜著大量的紙屑、生活垃圾、聚苯乙烯小球、塑料片等復雜廢品需要進行預處理，而現在不少污水處理廠還采用傳統的回轉格柵，而傳統的格柵在運行過程中出現大量的垃圾沒有能夠截留，穿過格柵進入下一道工序，給下一道工序設備的正常運轉帶來嚴重的影響，甚至影響廢水處理的出水水質達標和渠道的堵塞。

     粉碎型格柵是一種把污水中固體物質粉碎成細小顆粒的新型格柵，污水中柵渣被粉碎后不需打撈，同時起到保護后續水泵的作用。污水中的固體物質隨著污水進入轉鼓區，固體物質被旋轉的轉鼓截留并輸送到切割室，被切割刀片粉碎成6～10mm的小顆粒，而大部分的污水和足夠小的顆粒直接通過轉鼓區，與被粉碎后的小顆粒一起流到后續工藝進行處理。

1、占地少、土建量小，節省土建開支。相同流量下，粉碎格柵所需的進水渠道寬度和深度都較小。不但減小了用地面積，還可以減少土方開挖量。

2、全自動化、全地埋式智能運行。使用傳統格柵的泵站，自動化程度低，采用人工管理，要配備管理用房，投入的資金也相當大。而采用粉碎型格柵的泵站，自帶PLC系統，為泵站智能、遠程管理提供了人性化的擴展功能，實現多個泵站統一管理，聯合控制。

3、減少了人員開支、降低運行成本。傳統柵渣的處理依然靠人工來定時清理。而粉碎型格柵實現中央集中控制，實行無人值守制，在泵站的管理中，大大節省了運行費用。

4、保護環境，減少污染。傳統格柵由于柵渣需要打撈，泵站成敞開式，惡臭、有害的毒物質就會散發在空氣中，對周邊環境造成一定的影響。而使用粉碎格柵后，整個泵站可以埋于地下，上面可以種植綠化，減少泵站臭氣外泄，也降低了運行噪音，改善了泵站周圍的環境。

5、粉碎格柵與傳統的格柵相比，一次性投入的費用稍多，但從泵站的建設規模、人員投入、遠期效果和環境效益綜合評價，粉碎格柵的投入使用遠遠處理優于傳統機械格柵。

      1、粉碎型格柵采用別具一格的雙軸設計。相互獨立的切割刀片和墊片安裝在兩平行的旋轉軸上，交替重疊，實現螺旋形的切割，在精度、力度和利度上均達到良好的切割效果。切割刀片和墊片內環呈六角形，安裝在六角形的主動軸

和被動軸上，組成刀片組，徹底的粉碎大顆粒物體。

      2、粉碎型格柵的刀片，選用特殊材質的合金鋼制造，表面均勻，強度高，保證不同材質的顆粒物體在粉碎過程中的穩定性和徹底性。粉碎型格柵自帶控制箱，可自成一個獨立的、完整的系統。當發生固體堵塞時，控制發出信號，使刀片自動反轉，將障礙物退出后使其重新進入進行粉碎，實現整個過程的智能化控制，徹底滿足無人值守的要求。

      3、粉碎型格柵刀片的獨特設計，兼能粉碎硬性與柔性雜質。在雙軸的帶動下耦合轉動，產生強大的擠壓力，可將硬的固體物，如木棍、竹片、礦泉水瓶、鞋子等徹底粉碎，給下游設備強有力的保護。對于柔性雜質的切割，粉碎是解決固體顆粒物危害的最佳途徑。

      4、根據不同的進水量，粉碎型格柵具有更小的水頭損失，相同流量下所需的進水渠道寬度和深度都較小。另外，粉碎型格柵高度小，大大降低了空間要求。采用地埋式泵站，能使土地資源有效地利用。

      5、粉碎型格柵則直接將大顆粒固體粉碎成小顆粒，隨污水流向下游，不產生柵渣。另外粉碎型格柵可以全部掩埋在地下，上面可覆土種植草坪花卉，在消除柵渣惡臭的同時大大美化了周圍環境。

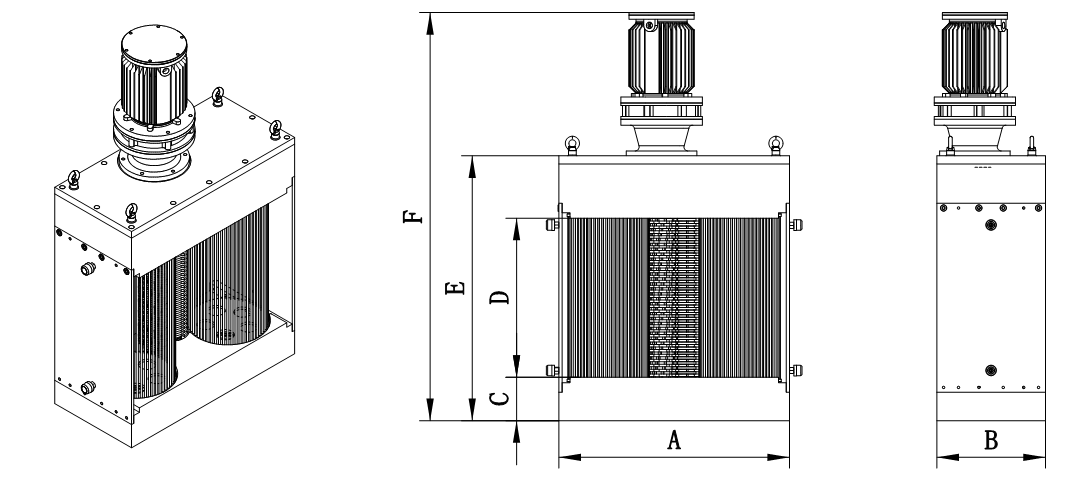

          型號：WFS600*300

     WFS----- 無鼓              DFS-----單鼓            FS-----雙鼓

     600------刀片高度          *刀片高度從100mm到2500mm可選

     300------轉鼓直徑          *常規格柵轉鼓直徑為300mm和600mm，非標尺寸可以定做

（一）概要

    1、粉碎格柵包括：箱體、切割刀片、墊片、刀片軸、轉鼓、軸承和機械密封、側板、減速機和電機。

    2、切割刀片為雙軸設計，可以在干/濕條件下連續運行，切割刀片和墊片是單片分離式。

    3、兩級獨立的切割刀片和墊片安裝在兩個平行的軸上，交替重疊，實現螺旋型的切割。從動軸在驅動軸的帶動下以2/3驅動軸的轉速相向旋轉。

（二）結構

1、獨立的切割刀片和墊片

a.切割刀片和墊片用3Cr13合金鋼，表面打磨均勻并硬化處理至最小45－50HRC。

b.切割刀片和墊片內孔呈六角形，和軸之間水平間隙不超過0.3mm，確保了切割刀片正常驅動，減少磨損并增加了墊片的壓力。

c.切割部分是裝在兩個軸上的切割刀片組。刀片組相疊處在1mm和6mm之間，達到了最高效率和最小摩擦損失。

d.瞬間高峰負荷時，切割刀片齒尖的最小壓力為8737N/KW.

2、軸

a.雙軸切割刀片組的驅動軸和被驅動軸由4140熱處理的六角形鋼組成，拉伸張力不小于1027kpa。

b.每個六角形軸的軸徑是50毫米。

3、中間支承軸（刀片高度大于800mm以上機型）

a.切割刀片組中帶有軸支承。

b.中間軸支承提供了附加的支持以應對比正常流入量大的情況，同時也保護了密封裝置。

c.中間軸支承由一個304不銹鋼組件和兩個軸套做成。軸套在這里作為軸承，使軸應能夠自由轉動。

4、立式旋轉式過水轉鼓

a.轉鼓由不銹鋼304制成，轉鼓直徑為300mm。柵條的直徑為8mm，柵條與柵條之間間隙為10mm。轉鼓在箱體內齒輪的帶動下不間斷的旋轉來更換柵面。

5、軸承和機械密封

a.刀片組的驅動軸和被驅動軸在每一端有一個密封的圓錐滾子軸承，使軸能承受軸向和徑向壓力。

b.密封表面為碳化鎢/碳化鎢。

c.O型環由BUNA-N丁腈橡膠組。

d.有適應于620kPa的連續工作負荷機械密封。機械密封無需定期或不定期地進行潤滑和清理。

6、側板

側板的內表面有一個固定的溢流擋板使側板和轉鼓外徑間隙減小到最小，不超過5毫米。

7、底座和機殼

a.粉碎型格柵箱體由球墨鑄鐵鑄造而成。有一個導流裝置，它在引導固體顆粒進入粉碎機的同時，也起到了保護軸承的作用。

8、減速器。

a.充分潤滑的擺線減速器適用于劇烈振動環境，具有500%的減震能力，減速比為29：1。

b.減速器的輸入軸通過花鍵和電機相連。輸出軸通過花鍵和粉碎格柵相連。

9、電機

a. 采用IP68干濕兩用可淹沒電機，暴露在空氣中電機可正常使用，淹沒在水下時也可正常使用。粉碎型格柵與轉鼓合用一臺電機，配套電機電纜長度為10m。

b. 電機服務系數是1.15.滿負荷時，效率因子不低于85%，功率因子不低于80%。

（三）電氣控制

    1、控制器為粉碎型格柵提供獨立控制。

    2、控制器：380伏，3相，50Hz。

    3、提供設備的運行/停止信號、手動/自動信號、故障信號、運行/停止控制信號。

（四）安全措施

1.當粉碎機發生堵塞時，控制器會停止粉碎機，并使之反轉來清除堵塞物。堵塞物得到清除后，控制器會使粉碎機回到正常狀態。如果堵塞仍存在，在30秒內粉碎機將會再反轉兩次（共三次）；如果此時堵塞物還未清除，控制器就會停止粉碎機的電機并啟動粉碎機故障指示器。

2.如果粉碎機、轉鼓正常運轉時，突然停電，則當電源恢復后，粉碎機、轉鼓恢復正常運轉。

3.如果粉碎機非正常停止運轉時（突然停電），則當電源恢復后，不正常狀態指示燈會自動啟動。

4.控制器將通過直接安裝在粉碎機啟動器上的過載繼電器為電機提供過載保護。

5.短路保護是由安裝一個適當?shù)臄嗦菲骰虮ｋU(xiǎn)絲來完成。

6.控制器的重新設置由就地開關控制面板控制。
